圆柱滚子轴承结构特点及系列型号

机床主轴对轴承旋转精度的要求极高。高精度圆柱滚子轴承具有高刚性和高承载能力的同时，达到了高转速性能和小横截面高度较好的结合，小的横截面高度使多轴装配时轴距更小。由于圆柱滚子轴承能够补偿受热限制的配合部件的长度变化，所以它们是浮动轴承的理想选择。

机床使用的高精度圆柱滚子轴承有多种结构可供选择。尺寸系列19和10生产的是单列轴承，而尺寸系列30和49生产的是双列轴承，单列和双列圆柱滚子轴承的孔径和外径在各个直径系列范围内完全相同。

锥孔高精度圆柱滚子轴承标记带后缀符号K并且按1:12的锥角生产。主要被适用干机床制造业，锥形孔在装配时可通过轴锥形支撑面上的轴向移动来调整径向游隙和预载。

单列圆柱滚子轴承-----N19…(K)/N10.…(K)系列

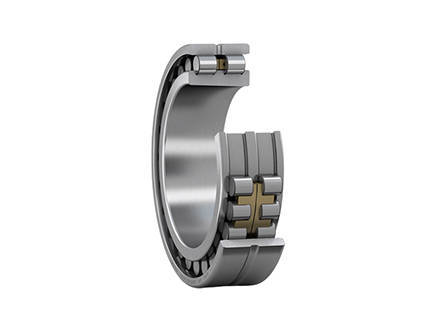

双列圆柱滚子轴承------NN30…(K)/NNU49…(K)系列

洛阳千协生产的N系列和NN系列轴承为内圈有挡边，外圈无挡边结构:NNU系列轴承为内圈无挡边，外圈有挡边结构。需要其它结构请与我司联系。虽然单列以及双列高精度圆柱滚子轴承上可以取下有固定挡边和滚子组的轴承套圈，也就是说它们不是单独固定的。这主要有助于简化轴承的安装和拆卸。

高精度圆柱滚子轴承以理想的方式把承载力、刚度和可达到的转速结合起来。结构NNU的轴承在很低装配的支承中可达到一个高的系统刚度，而相对于结构NN来说，它们的承载力要小些。

单列高精度圆柱滚子轴承结构系列19和10在速度上更具优势。
