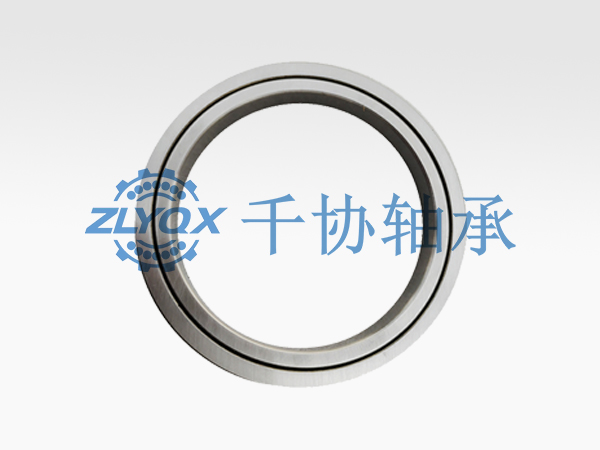

SX系列交叉滚子轴承，内圈整体、外圈分体结构，外圈依靠三道卡簧锁紧，滚子90交叉排布，单轴承可承受径向、轴向与倾覆力矩。截面尺寸小于RB，结构紧凑，精度可达P4/P5级，无预装安装孔，需配套法兰支撑座。可替代 INA SX交叉滚子轴承，适用于工业机器人、精密转台、检测仪器、半导体设备，空间受限工况首选。
| 公称型号 Bearing Type | 主要尺寸Dimension | 基本额定负荷（轴向） Basic Load Rating (Axial) | 基本额定载荷（径向） Basic Load Rating (Radial) | 重量 weight kg | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 内径d Inner Diameter | 外径D Outer Diameter | 滚子节圆直径Dpw Roller Pitch Diameter | 宽度B B1 Width | 油孔S Oil Holes | 倒角rmin Chamfer | Ca kN | Coa kN | Cr kN | Cor kN | ||
| SX011814 | 70 | 90 | 80 | 10 | 1.2 | 0.6 | 18 | 60 | 12 | 30 | 0.3 |
| SX011818 | 90 | 115 | 102 | 13 | 1.2 | 1 | 26 | 96 | 17 | 47 | 0.4 |
| SX011820 | 100 | 125 | 112 | 13 | 1.2 | 1 | 28 | 106 | 18 | 52 | 0.5 |
| SX011824 | 120 | 150 | 135 | 16 | 1.5 | 1 | 41 | 153 | 26 | 75 | 0.8 |
| SX011828 | 140 | 175 | 157 | 18 | 1.5 | 1.1 | 64 | 237 | 41 | 116 | 1.1 |
| SX011832 | 160 | 200 | 180 | 20 | 1.5 | 1.1 | 69 | 272 | 44 | 133 | 1.7 |
| SX011836 | 180 | 225 | 202 | 22 | 2 | 1.1 | 98 | 381 | 63 | 187 | 2.3 |
| SX011840 | 200 | 250 | 225 | 24 | 2 | 1.5 | 106 | 425 | 68 | 208 | 3.1 |
| SX011848 | 240 | 300 | 270 | 28 | 2 | 2 | 149 | 612 | 95 | 300 | 5.3 |
| SX011860 | 300 | 380 | 340 | 38 | 2.5 | 2.1 | 245 | 1027 | 156 | 504 | 12 |
| SX011868 | 340 | 420 | 380 | 38 | 2.5 | 2.1 | 265 | 1148 | 167 | 563 | 13.5 |
| SX011880 | 400 | 500 | 450 | 46 | 2.5 | 2.5 | 385 | 1699 | 244 | 833 | 24 |
| SX0118/500 | 500 | 620 | 560 | 56 | 2.5 | 3 | 260 | 2538 | 355 | 1244 | 44 |
