在工业转台、雷达方位机构、自动化焊接工位、工程机械以及大型检测设备中，需要同时满足承载、回转、驱动一体化的旋转部件，XSA 系列外齿交叉滚子转盘轴承是应用非常广泛的选型。它兼顾承载能力与回转精度，通过外圈自带轮齿直接啮合驱动，简化了整套回转机构的设计与装配。

原厂型号体系与命名规则

XSA 系列的原始标准制定方为德国舍弗勒 Schaeffler 旗下 INA 品牌，是其交叉滚子转盘轴承（回转支承）产品矩阵中的经典外齿标准系列，同体系还包含 XSI 内齿型、XSU 无齿型，三者安装尺寸、载荷参数对应统一，是行业内通用的对标型号体系。

完整型号命名有明确的行业规则，以常用的XSA140644-N为例：

X：代表交叉滚子结构（Crossed Roller），区别于 V 系列四点接触球式回转支承；

S：标准型系列；

A：外圈带外齿（External Gear），对应 I 为内齿、U 为无齿；

14：14 标准系列，截面统一高度 56mm，是中大直径转盘轴承的主流规格；

0644：滚动体中心节圆直径数值，对应内径约 574mm、外径约 714mm；

后缀 N：齿面为调质处理；若后缀为 H，则代表齿面淬火硬化，适配重载、频繁启停的工况。

原厂标准配置为双侧唇形密封、出厂预装精密润滑脂、带润滑注油嘴可定期补脂，内、外圈带安装定位止口，公差符合 IT7 级标准，常规精度对应行业 P5 级，高精度需求可定制 P4 级。

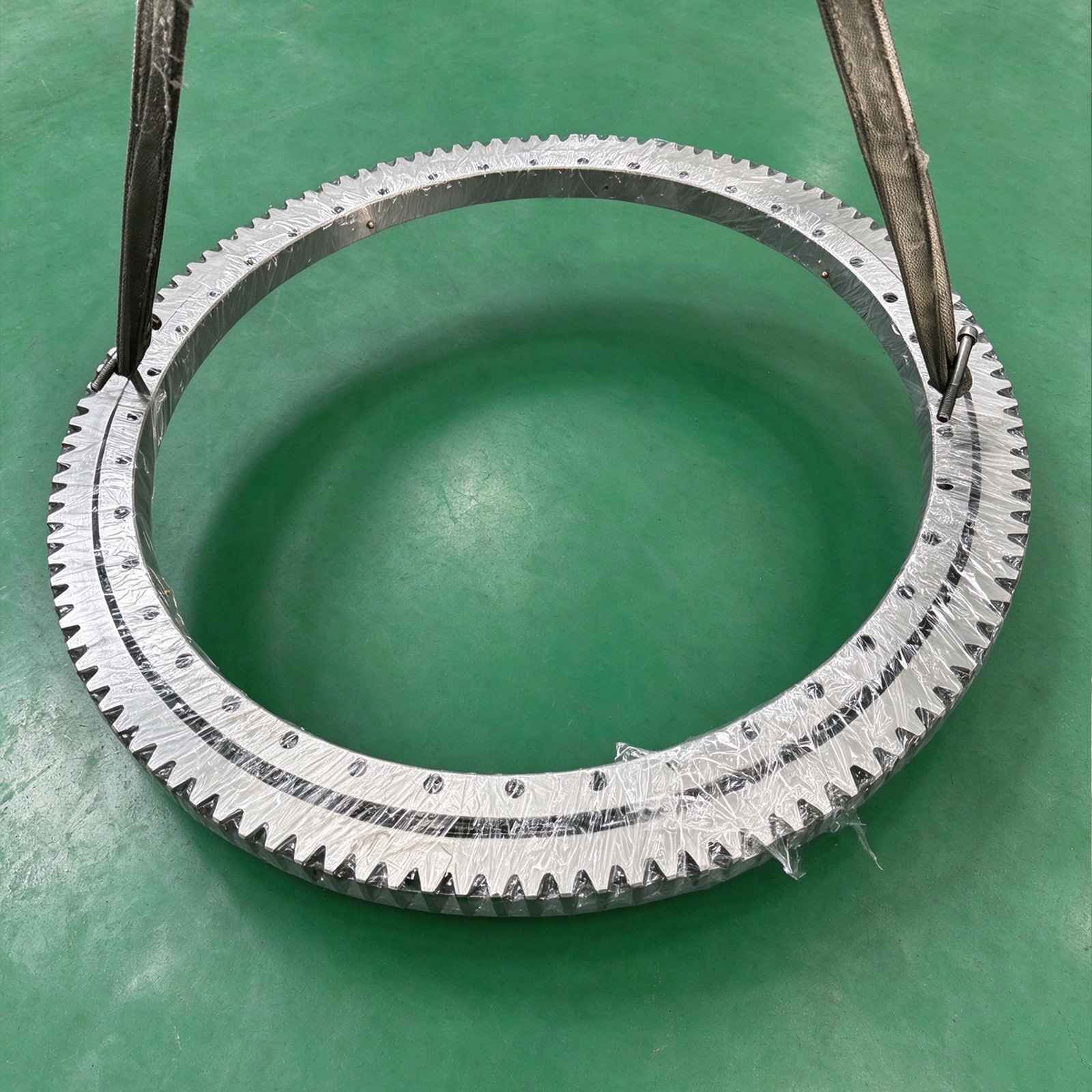

XSA 系列属于交叉滚子结构的回转支承，滚动体为圆柱滚子，在滚道内呈 90° 垂直交叉排列。这种结构让单套轴承即可同时承受轴向载荷、径向载荷以及倾覆力矩，替代多组轴承组合的方案，结构更紧凑，系统刚性更高。外圈直接加工出轮齿，与驱动小齿轮啮合即可实现主动回转，无需额外加装齿圈，传动链更短，定位精度与重复定位精度更易保障。

和常见的四点接触球式回转支承相比，交叉滚子结构的优势十分明显。圆柱滚子与滚道为线接触，接触面积更大，抗倾覆能力与刚性显著优于球式结构，在有冲击载荷、偏载力矩的工况下运行更稳定；同时滚动摩擦更小，启动力矩低，适合频繁启停、正反转切换的工位，运转阻力均匀，低速爬行现象更轻。

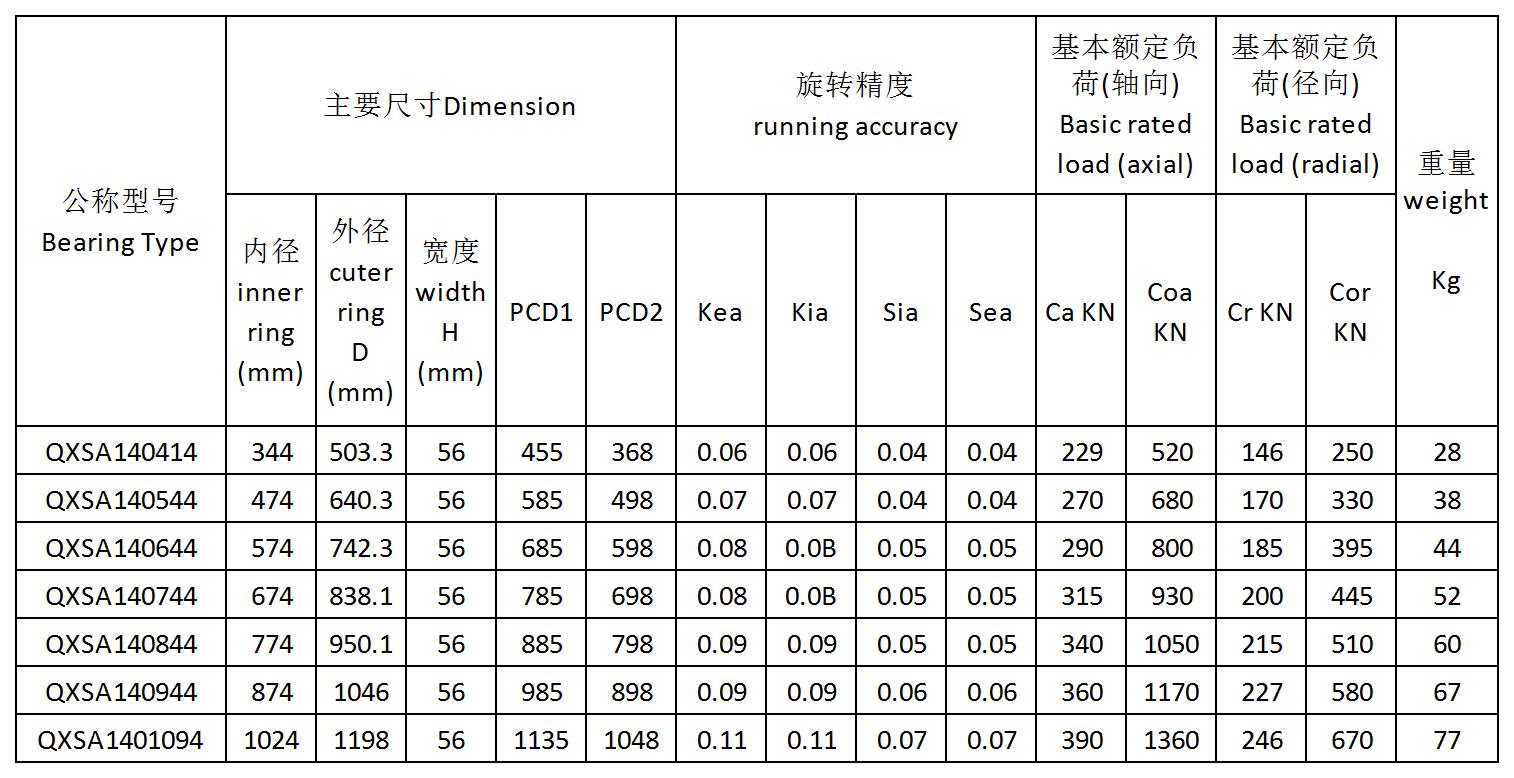

按照规格系列划分，XSA14 系列是市场上最常用的主力型号，内径覆盖 300mm 到 1000mm 以上，厚度统一为 56mm 截面，兼顾承载能力与安装空间。精度等级多为 P5 级，高精度工况可做到 P4 级，端面跳动与径向跳动可控，能够满足精密转台、雷达转台的精度要求。

选型过程中，有几个核心参数不能只看尺寸。首先是额定轴向动载荷与额定静载荷，需要结合实际工况的轴向力、倾覆力矩核算安全系数，常规自动化设备建议安全系数不低于 1.3，带冲击、重载启停的工况建议提升至 1.5 以上。其次是极限转速，交叉滚子转盘轴承转速普遍不高，脂润滑工况下多为每分钟数百转，选型时要留足余量，避免长期满转速运行导致温升过高、润滑脂提前失效。

齿面参数同样关键。模数、齿形精度、齿面硬度，直接影响传动平稳性与使用寿命。常规工况采用调质齿面，重载、频繁启停工况建议齿面淬火处理，提升耐磨与抗冲击能力。密封结构则根据使用环境选择，室内洁净工况单唇密封即可满足防尘；露天、粉尘、水雾环境优先选用双唇密封结构，配合定期补脂，阻挡杂质侵入滚道。

安装与维护是保障轴承寿命的重要环节。XSA 轴承安装螺栓需按对角顺序分次均匀锁紧，控制预紧力，避免因受力不均导致轴承变形，影响回转精度与滚道受力。安装基座的平面度、平行度要严格控制，基座变形会直接改变滚道受力状态，造成局部应力集中。日常维护中定期检查螺栓紧固状态、补充润滑脂、检查密封件有无渗漏，能够有效延长服役周期。

随着国产装备制造向高精度、高可靠性升级，交叉滚子转盘轴承的应用场景持续拓展，从传统工程机械延伸到精密转台、新能源设备、智能装备等领域。国产轴承厂家在材料热处理、滚道磨削、齿面加工工艺上不断精进，XSA 系列产品的尺寸、参数全面对标 INA 原厂标准，稳定性与精度一致性持续提升，成为进口替代的成熟方案。选对型号、规范安装、做好维护，才能充分发挥其高刚性、高精度的特性，保障设备长期稳定运行。
